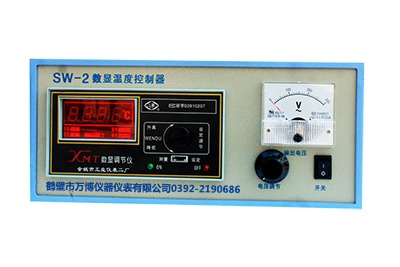

SW-2 數顯溫度控制器

SW-2 數顯溫度控制器

概述：

SW-2型數顯溫度控制器用于配合箱形高溫電阻爐、定硫爐及其它電加熱設備，實現對爐內溫度的自動控制，以適應不同的試驗項目對升溫速度和溫度的不同要求。

其主要特點有：

1.溫度設定與測量采用數字顯示，直觀準確

2.采用雙向可控硅控制輸出，切換無觸點，具有使用壽命長，無噪音等優點。

3.具有   PID調節功能，能有效克服爐溫過沖現象，使溫度控制更準確。

4.輸出電壓無級調節，可適應不同的升溫速度要求。

使用方法：

1.使用前應首先檢查控制器的內部接線是否脫落，如有松動應按原理圖接好，可控硅管殼與散熱器應接觸良好，保證元件工作是散熱正常。

2.控制器不應放置在具有劇烈震動的場合，控制器內部應保持清潔。

3.按電控器上所標輸入（220V），輸出位置，將電源與負載接好。

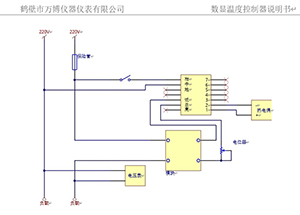

4.控制原理圖見下圖

5.打開電源開關鍵，工作指示燈亮，表示電源已接通。

6.順時針轉動電壓調節選鈕，使電壓表指示到合適強度(220v),撥動”數顯調節儀”右下方開關到設定（OFF）后, 順時針轉動開關上面的調節選鈕，使溫度顯示到需要設定值；設定后，開關撥到測量（ ON），綠燈亮開始工作，溫度達到設

定值后紅燈亮，停止工作。

常見故障和產生原因：

SW-2 數顯溫度控制器

技術參數：

該儀器適用于對高溫爐溫度進行控制，采用固態繼電器調節溫控點。

采用手動調節控溫，自動開關。

測溫時間：0-1000℃   分辨率1℃

測溫誤差：±3℃

工作時間：連續

電源電壓：AC220（1±10%）V   50Hz

最大允許負載5KW
